फोम 12 मिमी ईएमआई गैसकेट पर कंडक्टिव फैब्रिक चढ़ाना कंप्यूटर

बड़ी छवि : फोम 12 मिमी ईएमआई गैसकेट पर कंडक्टिव फैब्रिक चढ़ाना कंप्यूटर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	कोरिया
ब्रांड नाम:	E-SONG
प्रमाणन:	SGS,ROHS,CCC
मॉडल संख्या:	एक्सजेएफआर-11-9

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10000
मूल्य:	0.1~0.5/pcs
पैकेजिंग विवरण:	डिब्बा
प्रसव के समय:	7 ~ 14 कार्यदिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	20000000/सप्ताह

संपर्क करें

फोम 12 मिमी ईएमआई गैसकेट पर कंडक्टिव फैब्रिक चढ़ाना कंप्यूटर

वर्णन

टाइप:	12-7-12 मिमी	पीएल फिल्म:	एसएन चढ़ाना / एयू चढ़ाना
आकार:	फ्लैट गैसकेट, अंगूठी गैसकेट, नालीदार गैसकेट, जैसा आपको चाहिए, आपके चित्रों के अनुसार	चौड़ा:	12 मिमी या ड्राइंग के रूप में, मानक या अनुकूलित करें
ऊँचा:	7 मिमी या ड्राइंग के रूप में, मानक या अनुकूलित करें	लंबाई:	12 मिमी या ड्राइंग के रूप में, मानक या अनुकूलित करें
आवेदन पत्र:	कंप्यूटर, दीवार और छत, ऑटोमोबाइल, एलसीडी आदि
हाई लाइट:	फोम पर प्रवाहकीय कपड़े चढ़ाना , फोम पर कंप्यूटर प्रवाहकीय कपड़े , 12 मिमी ईएमआई गैसकेट;

ईएमआई, एसएमएफ गैसकेट, डब्ल्यूएचएल 12 * 7 * 12 मिमी लोचदार वसूली, बिजली उत्पादन

उत्पाद

आकार: डब्ल्यू * एच * एल: 12 * 7 * 12 मिमी

अवलोकन

एसएमटी ईएमआई शील्डिंग गैस्केट एक ग्राउंडिंग पैड है जो इलेक्ट्रॉनिक उपकरणों के अंदर उत्पन्न विद्युत चुम्बकीय शोर को कम करता है और सर्किट को विद्युत उछाल से बचाता है।

उत्कृष्ट गर्मी प्रतिरोध के साथ सामग्री का उपयोग करके 260 ℃ तक रिफ्लो सोल्डरिंग संभव है।

स्वचालित सतह बढ़ते को सक्षम करने के लिए रील टेप के साथ पैक किया गया।
एक स्पर्श स्विच गैसकेट, एक स्पर्श संवेदक गैसकेट, आदि के रूप में इस्तेमाल किया जा सकता है।

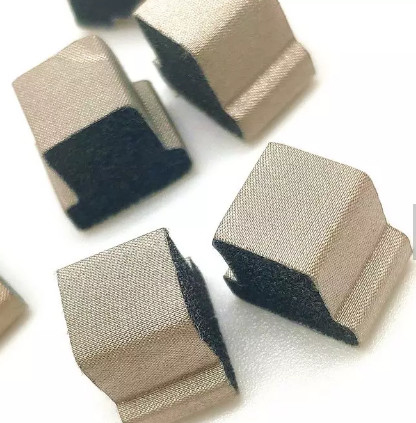

चित्रों

फोम 12 मिमी ईएमआई गैसकेट पर कंडक्टिव फैब्रिक चढ़ाना कंप्यूटर 0

विशेषताएँ

एक स्पंज कोर का उपयोग कर स्थिर घन आकार, मुलायम और लोचदार।
- सिलिकॉन या धातु जमीन संपर्कों की तुलना में विभिन्न आकारों में निर्मित
- उंगली की पट्टी की तरह न झुके और न टूटे
- सिलिकॉन-कोर प्रकार की तरह सख्त या सिलोक्सेन उत्पन्न करने का कोई डर नहीं
- शीतल स्पंज सामग्री पीसीबी को मोड़ती नहीं है और न ही डिवाइस को विकृत करती है
उत्कृष्ट विद्युत चालकता और कम सतह प्रतिरोध
समायोज्य कठोरता के साथ उत्कृष्ट लचीलापन, मुड़ी हुई या टूटी हुई समस्या से मुक्त
श्रीमती (सतह बढ़ते) उपलब्ध और मैनुअल सोल्डरिंग संगत
RoHS आज्ञाकारी, UL94V-0, हलोजन मुक्त

विवरण

विनिर्देश

लंबवत प्रतिरोध	<0.1	मैं
बार-बार संपीड़न बल	> 90	मैं
संपीड़न दर की सिफारिश करें	20	मैं
उम्र बढ़ने का परीक्षण (बहाल करना)	> 90	मैं
टांका लगाने वाले जोड़ की ताकत	> 0.5	केजीएफ
रीफ्लो अस्थायी।स्थि‍ति	230～260 (पीक टाइम: मैक्स। 10सेकंड।)	℃
प्रतिकारक शक्ति(25% प्रेस)	<0.8	केजीएफ
अस्थायी का उपयोग करना	-40 85	℃
ज्वाला मंदक	UL94 V0

संरचना

गैसकेट आकार

पीसीबी पैटर्न आकार

फिंगर स्ट्रिप गैसकेट की तुलना में

	श्रीमती गैसकेट	फिंगर स्ट्रिप
संपीड़न वसूली दर	> 90％ / उच्च	85 ~ 90％ / कम
सतह प्रतिरोध	<0.1 / कम	<0.1 / कम
संपर्क इलाका	सतह	बिंदु / रेखा
पर्यावरण विनियमन	RoHS शिकायत, हलोजन मुक्त	BeCu प्रतिबंधित

अनुप्रयोग

पीसीबी ग्राउंड और ईएमआई परिरक्षण

एसएमटी गैसकेट का उपयोग ईएमआई परिरक्षण और ग्राउंडिंग के लिए एलसीडी मॉड्यूल के पीसीबी से जोड़कर किया जाता है।ईएमआई परिरक्षण और ग्राउंडिंग प्रभावशीलता को अधिकतम करने के लिए पीसीबी पर एसएमटी गैसकेट के कई टुकड़ों का उपयोग किया जाता है।पीसीबी पर उनकी स्थिति पीसीबी सर्किट डिजाइन चरण में परिलक्षित होती है।
श्रीमती के लिए उपयुक्त रील टाइप कैरियर पैकेज में प्रदान किया गया।

टच सेंसर गैसकेट / टच स्विच गैसकेट

टच सेंसर गैस्केट (टच स्विच गैस्केट) इलेक्ट्रोस्टैटिक टच इनपुट पद्धति का उपयोग करके डिस्प्ले पैनल और पीसीबी को जोड़ने वाले इलेक्ट्रोड के रूप में कार्य करता है।यह घरेलू उपकरणों और औद्योगिक उपकरणों के स्पर्श स्विच के लिए उपयुक्त है।
SMF गैसकेट को स्वचालित सतह माउंटिंग के साथ स्थापित किया गया है जबकि स्प्रिंग कॉन्टैक्ट और टच रॉड विधि में मैनुअल सोल्डरिंग की आवश्यकता होती है।
महंगी टच ग्रिड पद्धति को बदलने से लागत बचत की उम्मीद है।
यह गैस्केट अपनी लोच के कारण पीसीबी / पैनल पर दबाव नहीं डालता है और इसमें उच्च संक्षारण प्रतिरोध होता है।

गारंटी की शर्तें और हिरासत में उपस्थित बिंदु

1) उत्पाद को कमरे के तापमान और आर्द्रता पर रखें। (25 ± 10 ℃, 75% से कम)
2) उत्पादों को रखते समय हवा और नमी के संपर्क से बचें।
3) उत्पादों को रखते समय सीधी धूप से बचें और ज्वलनशील पदार्थ न रखें।
4) उपस्थिति और आकार को नुकसान से बचाने के लिए इसे रखें।
5) सावधान रहें कि उत्पाद खोलने के बाद उच्च तापमान, उच्च आर्द्रता वाला वातावरण न हो।
6) सावधान रहें कि रासायनिक और कार्बनिक पदार्थों के संपर्क में न आएं।
7) उत्पाद को नंगे हाथों से न छुएं।
8) उत्पाद की वारंटी अवधि डिलीवरी के 6 महीने बाद है।

फेसला

1) ई-सॉन्ग ईएमसी कं, लिमिटेड (पार्टी "बी" नीचे के रूप में) शिप किए जाने पर निरीक्षण रिपोर्ट संलग्न करता है।

2) एक लॉट सिद्धांत रूप में एक मॉडल की एक डिलीवरी के लिए है।

3) लॉट का पास और फेल निर्धारण "केएस क्यू आईएसओ 2859-1 सैंपलिंग चेक लिस्ट" द्वारा लागू किया जाता है।

4) निरीक्षण स्तर और एक्यूएल आपसी समझौते से निर्धारित होते हैं। (मानक: जी-द्वितीय, 0.65)

5) यदि DEVIALET (पार्टी "ए" नीचे के रूप में) आयात निरीक्षण पास करने में विफल रहता है, तो "ए" को गैर-अनुरूपता के "बी" को सूचित करना चाहिए।

फिर, "बी" को 5 दिनों के भीतर सुधार उपायों को "ए" को सूचित करना चाहिए।

6) असफल लॉट को वापस कर दिया जाना चाहिए लेकिन यह परिस्थितियों के अनुसार चयनित उत्पादों को स्वीकार करने के लिए उपलब्ध है।

7) किसी अन्य अप्रत्याशित स्थिति के मामले में, इसे आपसी सहमति से हल किया जाना चाहिए।

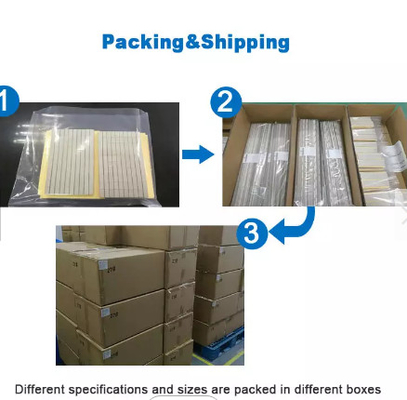

सामान्य पैकिंग मानक

1) हेम को लेबल करें।

2) कार्टन बॉक्स में उचित मात्रा में एसएमएफ सिलेंडर होते हैं।

3) पीछे के कवर पर प्लास्टिक को कुशनिंग मैटेरियल से भरें।

4) बॉक्स को ओपीपी टेप, एच-टाइप के साथ सील कर दिया गया है, और बॉक्स को उपलब्ध के रूप में लेबल किया गया है।

5) पैकेजिंग विधि (जैसा कि चित्र में दिखाया गया है)
