उत्पाद विवरण:
|
| उत्पाद: | WHL302025 | पीएल फिल्म: | एसएन चढ़ाना / एयू चढ़ाना |
|---|---|---|---|
| आकार: | फ्लैट गैसकेट, अंगूठी गैसकेट, नालीदार गैसकेट, जैसा आपको चाहिए, आपके चित्रों के अनुसार | चौड़ा: | 30 मिमी या कस्टम आकार |
| ऊँचा: | 20 मिमी, मानक या अनुकूलित करें | लंबाई: | ड्राइंग के रूप में 25 मिमी |
| आवेदन पत्र: | कंप्यूटर, दीवार और छत, ऑटोमोबाइल, एलसीडी आदि | ||
| हाई लाइट: | एसएमडी रबर फ्लैट गैसकेट,25 मिमी रबर फ्लैट गैसकेट,सिलिकॉन फ्लैट रिंग प्रकार गैसकेट; |
||
SMD गैसकेट, WHL303025 सरफेस माउंट टेक्नोलॉजी, इलास्टिक रिकवरी, बिजली उत्पादन:
1. डब्ल्यूएचएल: 301540
2. उत्पाद विशेषता
SMD GASKET एक सरफेस माउंट तकनीक है जो सरफेस माउंटर (SMD M/C) PCB माउंटिंग का उपयोग करती है और यह ग्राउंड टर्मिनल और माउंट एक इलेक्ट्रिक / इलेक्ट्रॉनिक डिवाइस, और EMI शोर कम करने वाले उत्पादों के रूप में उपलब्ध है।SMD GASKET आवश्यक लचीलेपन, लोचदार वसूली, गर्मी प्रतिरोध और विद्युत चालकता टैनवोल उत्पादों के लिए उपयुक्त है।
3. सामग्री और समाप्त
| ना | वस्तु | सामग्री | चढ़ाना |
| 1 | सिलिकॉन | सिलिकॉन | |
| 2 | पीआई फिल्म | एसएन चढ़ाना |
|
दबाएँ |
कोई बुरा नहीं |
| चढ़ाना | कोई मलिनकिरण |
| संपर्क प्रतिरोध | 50mΩ (अधिकतम) |
| परीक्षण के बाद | 100mΩ (अधिकतम) |

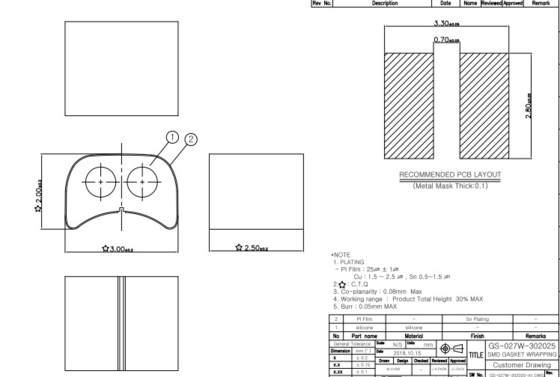

4 ड्राइंग
|
चेक लिस्ट
|
- इसे रील और विनाइल बैग पर लगाना होगा।
|
0 |
|
एमएसएल युक्ति संलग्न
(एमएसएल: नमी संवेदनशील स्तर)
|
- इसे रील और विनाइल बैग पर लगाना होगा।
|
|
|
लीड फ्री मार्क अटैच
|
यह रील और विनील बैग पर संलग्न होना चाहिए।
|
|
|
सूखा रखें" LABEL संलग्न करें
|
- "कीप ड्राय" का लेबल पर संलग्न होना चाहिए
उत्पाद जो एमएसएल 1 . के अंतर्गत है
|
|
|
पैकेजिंग विशिष्टता
|
- कम से कम एमएसएल 2 लागू किया जाना चाहिए।
- रील का मटेरियल प्लास्टिक का होना चाहिए।
(कागज रील का प्रयोग न करें।)
|
|
|
रील सील पैकेज
|
- सील कर देना चाहिए।
|
|
|
रील कवर टेप संपीड़न विधि
|
एक गर्मी संपीड़न विधि का प्रयोग करें
|
|
|
पैकिंग प्रवाह
|
रील → सिलिका जेल में डालें → बैग को सील करें → बॉक्स के बाहर
|
आसंजन विधि
· एक ही समय में नरम सिलिकॉन रबर गुणों और प्रवाहकीय धातु गुणों के साथ अभिनव उत्पाद।
· बेहतर प्रवाहकीय सतह परत के कारण बेहतर ईएमआई परिरक्षण और ग्राउंडिंग प्रदर्शन।
· तांबे की परत को बाहरी हवा में उजागर न करके बेहतर संक्षारण प्रतिरोध और विश्वसनीयता।
· गैस्केट को नरम करने के लिए खोखले आकार और आकार को समायोजित करने से पीसीबी पर तनाव कम होता है और आसंजन में सुधार होता है।
· सिलिकॉन रबर कोर के पतले होने पर भी धातु की सतह की परत संभव है, सिलिकॉन रबर के मोटे होने पर इसकी कठोरता के नुकसान में सुधार होता है।
· कोर खोखले के आकार, संख्या और मोटाई को समायोजित करना आसान है।
